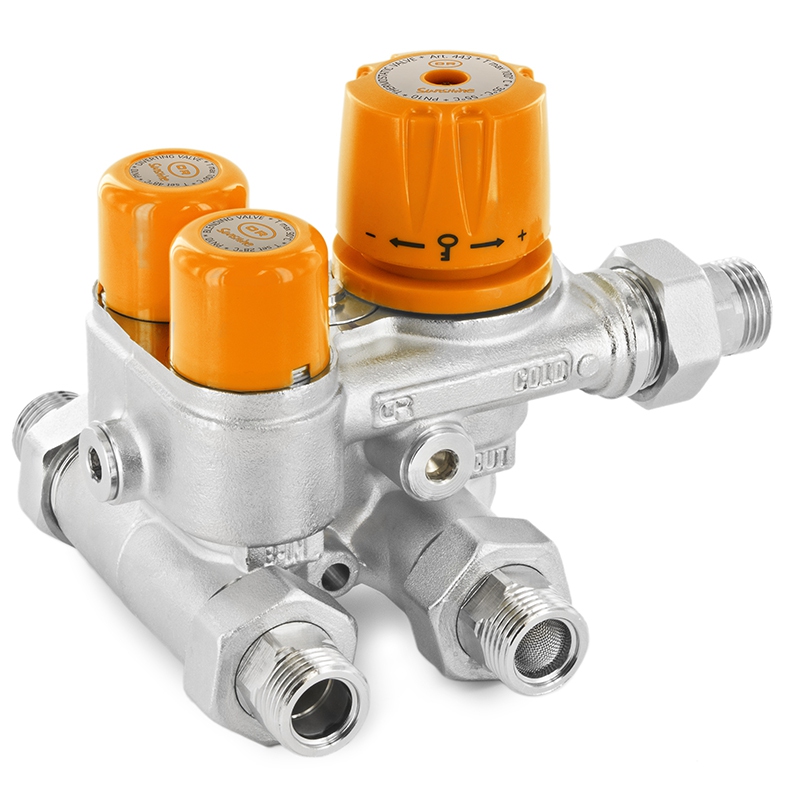

Комплект подключения солнечной установки/газового котла Officine Rigamonti Sunkit Plus 1/2" 30 - 55 °C

Комплект подключения солнечной установки/газового котла Officine Rigamonti Sunkit Plus 1/2" 30 - 55 °C

Комплект SUNKIT PLUS применяется для комбинированного подключения солнечного коллектора с котлом отопления (бойлером). Комплект состоит из трех термостатических узлов: распределительный клапан, регулируемый смесительный клапан и предварительно отрегулированный смесительный клапан. Если температура жидкости превышает заданное значение, распределительный клапан направляет поток с накопительного бака гелиобойлера напрямую до регулируемого смесительного клапана, таким образом достигая заданной температуры воды в конечных точках потребления (см. схему A). В случае, если температура жидкости в солнечном коллекторе опускается ниже заданного значения, распределительный клапан направляет поток от накопительного бака на предварительно отрегулированный смесительный клапан, который в свою очередь, смешивая горячий поток с холодной водой из подающего трубопровода до температуры 28°C перед подачей на котел (см. схему BЭта функция предотвращает подачу в котел воды высокой температуры, что может привести к его непрерывному включению и выключению, создавая неравномерное нагревание жидкости, в последствии, приводя к значительному снижению его эффективности. Вода на выходе из котла подается на регулируемый смесительный клапан, который обеспечивает регулирование температуры, подавая жидкость к конечным точкам потребления. Все устройства, интегрированы в одном корпусе, компактные габариты комплекта “SUNKIT PLUS” позволяют его установку в небольших помещениях. Защитная антиожоговая функция автоматически блокирует подачу горячей воды в случае внезапного прекращения подачи холодной, во избежание возможных ожогов. Так же, в случае внезапного отсутствия горячей воды, устройство прекращает подачу холодной воды, что позволяет избежать неприятного теплового шока.

Технические характеристики:

Давление:
- Максимальное рабочее (статика): 10 бар;
- Максимальное рабочее (динамика): 5 бар;
- Максимально допустимое соотношение давлений на входе: 2 к 1;
- Минимальный расход воды для корректной работы: 6 л/мин.

Температура:
- Максимальная температура на входе для распределительного и регулируемого смесительного клапанов: 100°C;
- Максимальная температура на входе для предварительно отрегулированного смесительного клапана: 90°C;
- Минимальное значение ΔT° между подачей горячей воды и воды на выходе к точкам водоразбора для обеспечения блокировки системы (защита от ожогов): 10°C;
- Диапазон регулирования: 35° - 55°C;
- Температура срабатывания распределительного клапана: 48°C;
- Настройка предварительно отрегулированного смесительного клапана: 28°C;
- Точность: ± 2°C;

Расход:
- Коэффициент расхода Kv (m3/h): 1,1;

Совместимые жидкости: Вода;

Резьба:
- Соединение к трубопроводу: Резьба согласно ISO 228/1;

Тесты и испытания:
- Соответствует нормативам: EN 15092, EN 1111, EN 1287;

Конструкция:
- Корпус из хромированной латуни UNI EN 12165 CW 602 N (DZR) с электролитическим покрытием EN12540 Cu/Ni12sCrr;
- Ручка: PBT;
- Внутренние компоненты: UNI EN 12164 CW 617 N - UDEL GF-120 NT;
- Пружина: НЕРЖАВЕЮЩАЯ СТАЛЬ AISI 302;
- Уплотнители: EPDM perox;
- Термочувствительный элемент: ВОСК.
