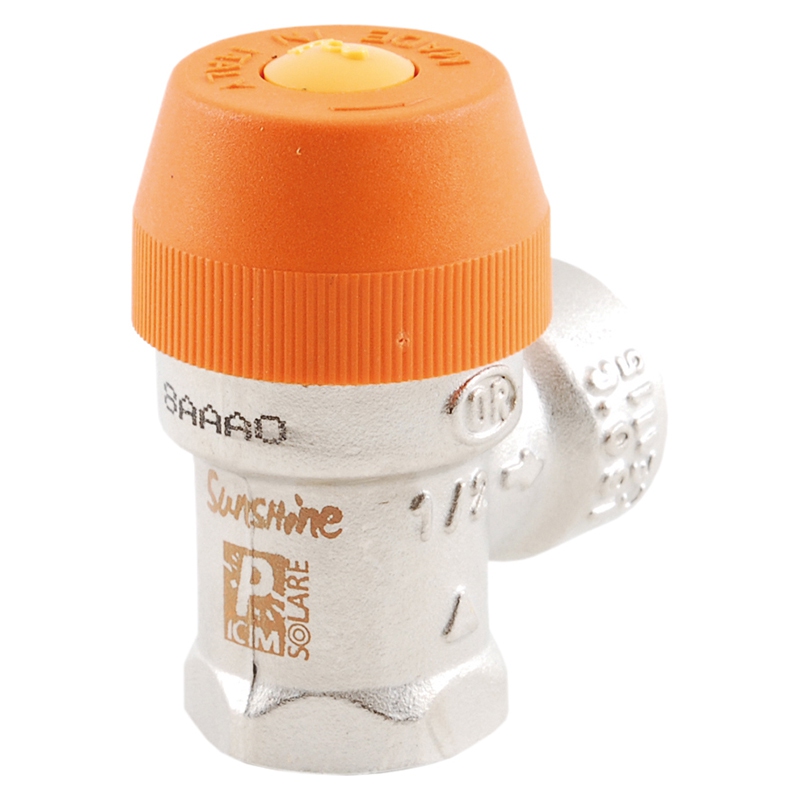

Предохранительный клапан для гелиосистем Officine Rigamonti ВВ

Предохранительный клапан с ручным открыванием посредством маховичка SUNSHINE — это автоматический клапан, который открывается при достижении внутренним давлением системы установленного порога (Заданное номинальное давление Pnr), позволяя тем самым спуск воды. Предохранительный клапан возвращается в исходное положение автоматически, когда внутреннее давление системы становится ниже заданного номинального давления. Все подвижные компоненты и регулировочная пружина этого предохранительного клапана изолированы от жидкости теплоносителя с помощью мембраны из промышленной резины. Предохранительный клапан с открыванием посредством маховичка SUNSHINE соответствуeт основным требованиям безопасности Европейской Директивы 97/23 CE PED (относительно оборудования, работающего под давлением).

Технические характеристики:
Давление:
- условное (PN): 10 бар;
- заданное номинальное давление (Pnr): 2,5-3-4-6-8 бар (Заводская установка);
- давление герметизации (Pc): - 5 % от Pnr;
- максимальное давление начала открывания (Po): 10% от P nr;
- повторного закрывания (Pf): - 20% от Pnr.

Температура:
- макс. допустимая: 160° C.

Резьба:
- Присоединение к трубопроводу: Резьба согласно ISO 228/1.

Рабочая среда:
- Жидкость: вода и жидкости группы 2;
- Жидкий теплоноситель: соотв. UNI 8065 § 6;
- Гликольные растворы: гликоль 50%.

Тесты и испытания согласно:
- Типы испытаний: эксплуатационные, согласно ISO 4126-1 § 7.2;
- Нагревательная солнечная установка: EN 12976-2 приложение D, пар. 5.6.1.;
- Испытание под давлением согласно: § 3.2.2, приложение I директивы PED.

Ограничения в эксплуатации согласно PED:
- Макс. допустимая температура (TS): 160°C;
- Условное давление (PN): 10 бар;
- Процедуры определения соответствия: модули B+D;
- Категория риска согласно PED: IV (маркировка CE 1115);
- Коэффициент утечки: K = 0,05 (Клапаны стандартные согласно EN 10412 § 11.4.2 ).

Конструкция:
- Корпус из латуни EN 12165 – CW617N;
- Нажимной винт из ПОЛИАМИДА PA66-GF30 (Нейлон 66), армированный стекловолокном Маховичок из ПОЛИАМИДА PA66 (Нейлон 66);
- Мембрана из каучука СКЭП, ВУ ЛКАНИЗИРОВАННОГО ПЕРОКСИДОМ, 70 Шор складчатой конфигурации Пружина из СТАЛИ EN 10270-1 SM, ОЦИНКОВАННАЯ;
- Хромирование ЭЛЕКТ РОЛИТИЧЕСКИМ СПОСОБОМ EN 12540 Cu/Ni5s.
