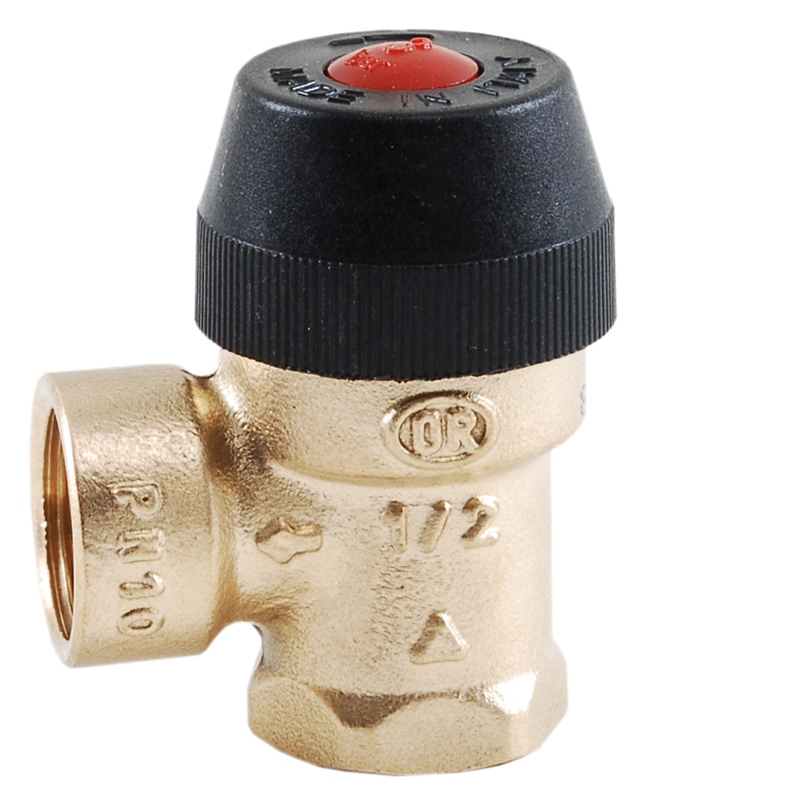

Предохранительный клапан Officine Rigamonti Light ВВ

Предохранительный клапан Officine Rigamonti Light ВВ

Гидравлические характеристики:
Предохранительный клапан с ручным открыванием посредством маховика LIGHT — это автоматический клапан, открытие которого
происходит при достижении внутренним давлением системы установленного предела (Заданного номинального давления Pnr), позволяя тем
самым сброс рабочей среды. Предохранительный клапан возвращается в исходное положение автоматически, когда давление внутри системы
опускается ниже заданного номинального давления. Все подвижные компоненты и регулировочная пружина этого предохранительного
клапана изолированы от рабочей среды с помощью мембраны из промышенного эластомера. Предохранительный клапан с открыванием
посредством маховика LIGHT соответствуeт основным требованиям безопасности Европейской Директивы 97/23 CE PED (относительно
оборудования, работающего под давлением).

Технические характеристики:
Давление:
условное (PN) 10 бар
заданное номинальное (Pnr) 1.5-2-2.5-3-4-5-6-7-8 бар (Заданная и сохраненная на заводе установка)
давление герметизации (Pc) - 5 % от Pnr максимальное давление начала открывания (Po) 10% от Pnr повторного закрывания (Pf) - 20% от Pnr
Температура:
макс. допустимая 115°C (вода или воздух – среды группы 1)
Резьба:
Присоединение к трубопроводу Резьба согласно ISO 228/1
Рабочие среды:
Жидкий теплоноситель соотв. UNI 8065 § 6
Гликольные растворы гликоль 50%
Тесты и испытания согласно EN 1489

Технические характеристики PED:
Макс. допустимая температура (TS) 115 °C(вода или воздух – среды группы 1)
Условное давление (PS) 10 бар
Процедуры определения соответствия модули B+D
Категория риска согласно PED IV (маркировка CE 1115)
Коэффициент расхода K = 0,05 (клапаны "стандартные" согласно cборнику нормативной документации E, изданному ISPESL)

Конструкция:
Корпус латунь EN 12165 – CW617N
Нажимной винт полиамид PA66-GF30 (Нейлон 66), армированный стекловолокном
Маховик полиамид PA66 (Нейлон 66)
Мембрана EPDM perox, 70 Шор, складчатой конфигурации
Пружина сталь EN 10270-1 SM, оцинкованная
