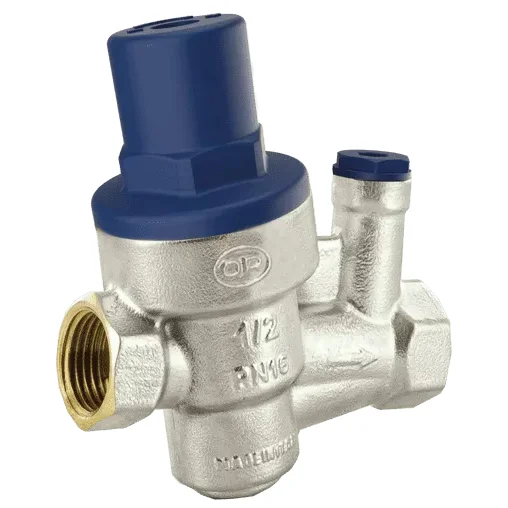

Редуктор давления мембранный Officine Rigamonti Mini PN16

Редуктор давления мембранный Officine Rigamonti Mini PN16

Гидравлические характеристики:
Редуктор давления мембранного типа PN 16 MINI представляет собой автоматический клапан, снижающий и стабилизирующий давление среды внутри распределительного трубопровода с учетом предварительно заданного значения. Применение этого гидравлического устройства необходимо, если максимальное давление в любой точке водопроводной системы может достигнуть или превысить условное, а также в том случае, когда к трубопроводу присоединены аппаратура или устройства, которые предназначены для работы только при более низком давлении. Благодаря высокому уровню механической прочности корпуса и внутренних компонентов, редуктор давления особенно подходит для применения в тех наружных системах водоснабжения зданий (EN 805), где давление воды в магистральном трубопроводе может достигать до 16 бар. Эластичная мембрана из EPDM, армированная полиамидом с высокой механической прочностью, и О-образное уплотнительное кольцо, устойчивое к прилипанию и способствующее скольжению, изготовленное из EPDM Perox, позволяют точно и на длительный период отрегулировать значение давления. Отсутствие подвижных частей в уплотнении, внутренняя отделка корпуса и увеличенное проходное сечение гарантируют большой расход, даже при небольших заборах воды. Редуктор мембранного типа PN 16 MINI широко применяется в системах кондиционирования, водоснабжения, ирригационных системах и пневматических распределительных трубопроводах (без распыленных масел), водопроводных системах зданий согласно EN 806-2 и трубопроводах систем пожаротушения (ВАЖНОЕ ПРИМЕЧАНИЕ: следует учитывать особенности местных систем пожаротушения). Данные изделия соответствуют требованиям Министерства здравоохранения и могут использоваться для транспортировки питьевой воды и веществ в пищевой промышленности.

ВНИМАНИЕ: Установленный манометр на редукторе давления показывает уже сниженное значение давления (Ps) среды на выходе.

Технические характеристики:

Давление:
- макс. допустимое рабочее (PN): 16 бар;
- диапазон регулирования (Ps): от 1 до 6 бар;
- значение Ps, заданное во время приемочных испытаний: 3 бара;
- процентное колебание установленного значения Ps при изменении давления на входе: ± 10 %;

Температура:
- макс. рабочая (TS): от 0°C (искл. замерзание) до 80°C;

Рабочие среды:
- вода;
- гликольные растворы: гликоль 50%;
- сжатый воздух.

Резьба:
- Присоединение к трубопроводу: Резьба согласно ISO 228/1;
- Присоединение манометра: EN 10226-Rp1/4” (ранее ISO7/1);

Тесты и испытания согласно:
- Проверка отклонения от заданного на заводе значения( Ps) согласно: EN 1567 §8.3.2;
- Проверка диапазона настройки согласно: EN 1567 §8.3.1;
- Расход и давление на выходе согласно: EN 1567 §8.3.4;
- Уровень звуковой мощности: II - Lap [дБ(A)] < 30.
