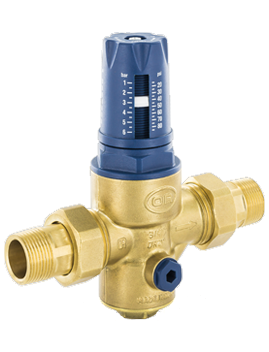

Редуктор давления мембранный Officine Rigamonti Twist PN 25

Редуктор давления мембранный Officine Rigamonti Twist PN 25

Редуктор давления TWIST PN 25 мембранного типа представляет собой автоматический клапан, снижающий и стабилизирующий давление среды внутри распределительного трубопровода с учетом предварительно заданного значения. Применение данного устройства необходимо, если максимальное статическое давление в любой точке системы водоснабжения может достигнуть или превысить условное, а также в том случае, когда к трубопроводу присоединены аппаратура или устройства, которые могут быть задействованы только при более низком давлении. Внутри редуктора расположен фильтрующий элемент который очищает транспортируемую среду от инородных взвешенных частиц (песка, ржавчины, извести и т.д.), задерживая их с помощью физического барьера. Примеси, транспортируемые водой, могут привести к коррозионным процессам в трубопроводе системы водоснабжения, а также износy редукторов давления или других установленных после него устройств. Благодаря высокому уровню механической прочности корпуса и внутренних компонентов, редуктор давления подходит для применения как в внутренних так и в наружных системах водоснабжения (EN 805), где давление воды в магистральном трубопроводе может достигать высоких значений (до 25 бар). Кроме того, компенсационное седло нейтрализует воздействие, оказываемое перепадами давления на входе в редуктор. Мембрана из EPDM perox, имеющая предварительно заданную складчатую конфигурацию, армированная нейлоновой тканью с высокой механической прочностью, и уплотнительное кольцо, устойчивое к прилипанию и способствующее скольжению, изготовленное из EPDM perox, позволяют точно и на длительный период отрегулировать значение давления. Внутреннее строение корпуса с проходами больших диаметров спроектированы с целью добиться минимального сопротивления потока что в свою очередь способствует снижению вибраций и потери давления а также для получения низкого уровня шума даже в самых критических условиях эксплуатации. Новая регулировочная рукоятка со встроенным индикатором позволяет произвести калибровку устройства без помощи дополнительных инструментов. Настроечная шкала обозначена в bar и psi, повторяется три раза для удобства чтения показаний в любом монтажном положении устройства. Редуктор TWIST представлен в двух версиях, с диапазоном регулировки давления на выходе 1÷6 bar или 1÷12 bar. Конструкция редуктора TWIST позволяет легко провести его разборку и сборку для технического обслуживания, такие как очистка или замена фильтрующей сетки. Данное устройство применяется в системах кондиционирования, водоснабжения, ирригационных системах и пневматических распределительных трубопроводах (без распыленных масел), водопроводных системах зданий согласно EN 806-2 и трубопроводах систем пожаротушения (важное примечание: следует учитывать особенности местных систем пожаротушения). Соответствует требованиям Министерства здравоохранения и могут использоваться для транспортировки питьевой воды и веществ в пищевой промышленности.

ВНИМАНИЕ: Установленный на редукторе давления манометр показывает уже сниженное значение давления (Ps) среды на выходе. В зависимости от версии, редуктор поставляется с манометром или без него.

Технические характеристики:

Давление:
- максимальное допустимое рабочее (PN): 25 бар;
- диапазон регулирования (Ps): 1÷6 бар или 1÷12 бар в зависимости от модели;
- значение Ps, установленное во время тестирования:
- 3 бар (для редукторов с диапазоном 1÷6 бар);
- 6 бар (для редукторов с диапазоном 1÷12 бар);
- % колебания значения Ps при изменении давления на входе: в соотв. EN 1567.

Температура:
- Рабочая температура: 0°C (искл. замерзание) ÷ 80°C.

Совместимые жидкости:
- вода;
- соленая или морская вода;
- гликолевые растворы: (гликоль максимум 50%);
- сжатый воздух (за исключением распыленных масел).

Механические соединения:
- Резьба переходников: наружная коническая в соотв. EN 10226.1;
- Подсоединение манометра: внутренняя цилиндрическая в соотв. EN 10226-Rp 1/4”.

Степень фильтрации:
- фильтрующая способность (S): < 500 μm.

Тесты и испытания:
- cоответствует требованиям нормы EN 1567.

Конструкция:
- Корпус: латунь EN12165 - CW625N;
- Нижняя пробка корпуса: латунь EN12165 - CW625N;
- Верхняя часть корпуса: полиамид PA6 GF30;
- Корпус картриджа: полимер POM;
- Фильтрующая сетка: нержавеющая сталь AISI 304 фильтрующая способность <500 μm;
- Калибровочная пружина: сталь EN10270-1 оцинкованная;
- Накидные гайки: латунь EN12165 - CW617N;
- Переходники: латунь EN12164 - CW626N;
- Другие компоненты, находящиеся в контакте с водой: латунь EN12165 - CW626N;
- Другие компоненты, не находящиеся в контакте с водой: латунь EN12165 - CW614N;
- Мембрана: эластомер EPDM армирован нейлоновой тканью;
- Уплотнение седла: эластомер EPDM;
- Уплотнительные кольца: не подвижные из эластомера NBR, подвижные из эластомера EPDM perox;
- Уплотнение переходников: безасбестовый материал.
