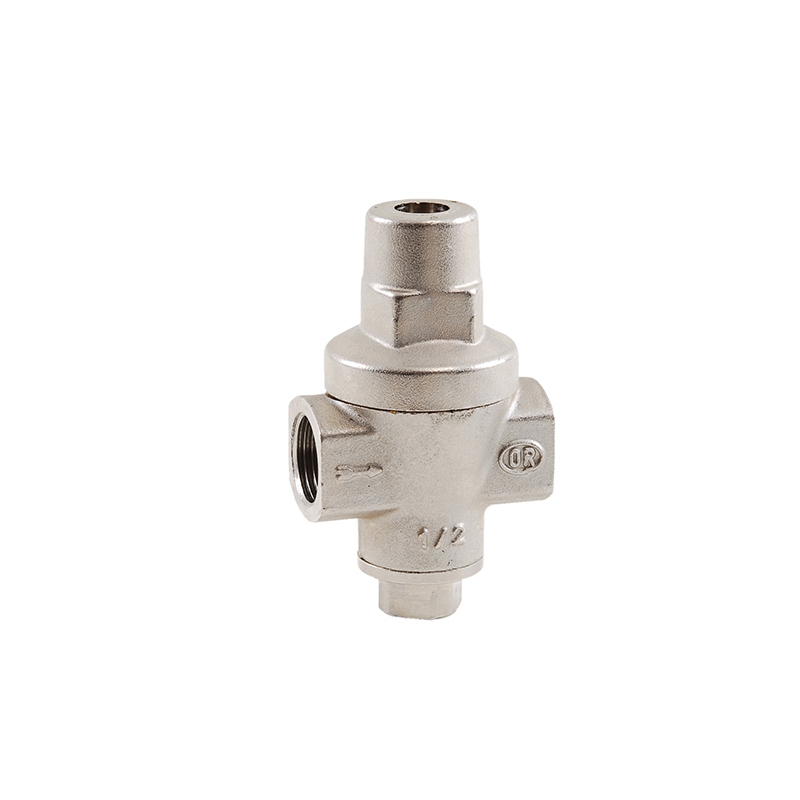

Редуктор давления поршневого типа Officine Rigamonti Eolo

Редуктор давления поршневого типа Officine Rigamonti Eolo

Гидравлические характеристики:
Редуктор давления EOLO представляет собой автоматический клапан, снижающий и стабилизирующий давление среды внутри распределительного трубопровода с учетом предварительно заданного значения. Благодаря компактным габаритным размерам, бесшумности работы и особому самоочищающемуся внутреннему седлу этот редуктор давления может использоваться в многоэтажных и одноэтажных зданиях(согласно EN 806-2 и EN 805), а также в качестве устройства защиты бойлера или автоматов для продажи напитков. Никелирование поверхности не только улучшает внешний вид редуктора, но и защищает его от коррозии и известковых отложений. Благодаря высокому условному давлению редуктор может устанавливаться непосредственно в магистральном трубопроводе, давление воды в котором может достигать 20 бар. Конструкция внутреннего поршня обеспечивает жесткость, прочность и высокую точность регулировки благодаря компенсационному седлу. О-образные уплотнительные кольца из технического СКЭП perox, устойчивого к прилипанию и способствующего скольжению, с низким коэффициентом статического трения, обеспечивают устойчивость к износу и ограничивают потребность в техническом обслуживании. Внутренняя отделка корпуса и увеличенное проходное сечение гарантируют большой расход, даже при небольших заборах воды. Данные изделия соответствуют требованиям Министерства здравоохранения и могут использоваться для транспортировки питьевой воды и веществ в пищевой промышленности.

Технические характеристики:

Давление:
- условное (PN): 20 бар;
- диапазон регулирования (Ps): от 1 до 7 бар;
- значение Ps, заданное во время приемочных испытаний: 3 бара;
- процентное колебание установленного значения Ps при изменении давления на входе: ± 10 %;

Температура:
- макс. рабочая (TS): от 0°C (искл. замерзание) до +80°C;

Рабочие среды:
- вода;
- гликольные растворы: гликоль 50%;
- сжатый воздух;

Резьба:
- Присоединение к трубопроводу: Резьба согласно ISO 228/1.

Тесты и испытания согласно:
- Тесты и испытания согласно: EN 1567;
- Проверка отклонения от заданного на заводе значения (Ps) согласно: EN 1567 § 8.3.2;
- Проверка диапазона регулирования согласно: EN 1567 § 8.3.1;
- Уровень звуковой мощности I - Lap [дБ (A)] < 20.

Конструкция:
- Корпус из латуни EN12165-CW617N;
- Нажимной винт из латуни EN12165-CW617N;
- Поршень из латуни EN 12164 – CW614N;
- Другие выточенные детали из латуни EN 12164 - CW614N;
- Кольца О-образные уплотнительные неподвижные и уплотнение седла из нитрильной резины (NBR);
- Кольца О-образные уплотнительные подвижные из СКЭП perox;
- Пружина калибровочная из стали EN 10270-1 SM, оцинкованная;
- Никелирование электролитическим способом EN 12540 Cu/Ni5s.
