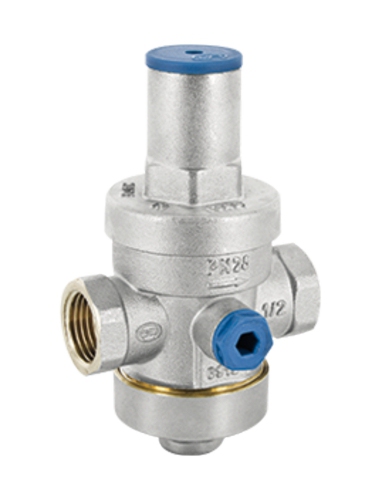

Редуктор давления поршневого типа Officine Rigamonti Pistone

Редуктор давления поршневого типа Officine Rigamonti Pistone

Гидравлические характеристики:
Редуктор давления PISTONE PN 25 представляет собой автоматический клапан, снижающий и стабилизирующий давление среды внутри распределительного трубопровода с учетом предварительно заданного значения. Применение этого гидравлического устройства необходимо, если максимальное давление в любой точке системы водоснабжения может достигнуть или превысить условное, а также в том случае, когда к трубопроводу присоединены аппаратура или устройства, которые могут быть задействованы только при более низком давлении. Редуктор давления поршневого типа может применяться в системах водоснабжения как снаружи, так и внутри тех зданий, в которых максимальное давление воды в главном водопроводе не превышает 25 бар. Конструкция внутреннего поршня из термопластика обеспечивает жесткость, прочность и высокую точность регулировки благодаря компенсационному седлу. О-образные уплотнительные кольца из технического СКЭП perox, устойчивого к прилипанию и способствующего скольжению, с низким коэффициентом статического трения, обеспечивают устойчивость к износу и ограничивают потребность в техническом обслуживании. Внутренняя отделка корпуса и увеличенное проходное сечение гарантируют большой расход, даже при небольших заборах воды. Поршневый редуктор давления широко применяется в системах кондиционирования, водоснабжения, ирригационных системах и пневматических распределительных трубопроводах (без распыленных масел), водопроводных системах зданий (согласно EN 806-2 и EN 805) и трубопроводах систем пожаротушения (ВАЖНОЕ ПРИМЕЧАНИЕ: следует учитывать особенности местных систем пожаротушения). Данные изделия соответствуют требованиям Министерства здравоохранения и могут использоваться для транспортировки питьевой воды и веществ в пищевой промышленности.

ВНИМАНИЕ: УСТАНОВЛЕННЫЙ НА РЕДУКТОРЕ ДАВЛЕНИЯ МАНОМЕТР ПОКАЗЫВАЕТ УЖЕ СНИЖЕННОЕ ЗНАЧЕНИЕ ДАВЛЕНИЯ (Ps) СРЕДЫ НА ВЫХОДЕ.

Технические характеристики:

Давление:
- условное (PN): 25 бар
- диапазон регулирования (Ps): от 1 до 5,5 барa
- значение Ps, заданное во время приемочных испытаний 3 бара
- процентное колебание установленного значения Ps при изменении давления на входе: ± 10 %

Температура:
- макс. рабочая (TS) от 0°C (искл. замерзание) до +130°C

Рабочие среды:
- вода
- гликольные растворы гликоль 50%
- сжатый воздух

Резьба:
- Присоединение к трубопроводу Резьба согласно ISO 228/1
- Присоединение манометра EN 10226-Rp1/4” (ранее ISO7/1)

Тесты и испытания согласно
- Тесты и испытания согласно: EN 1567
- Проверка отклонения от заданного на заводе значения (Ps) согласно EN 1567 § 8.3.2
- Проверка диапазона регулирования согласно: EN 1567 § 8.3.1
- Расход и давление на выходе согласно: EN 1567 § 8.3.4
- Уровень звуковой мощности: II - Lap [дБ (A)] < 30

Конструкция:
- Корпуса из латуни с размерами от 1/2” до 2” EN 12165-CW617N Корпус литой из латуни 2”1/2 EN 1982-CT753S
- Нажимные винты из латуни EN 12165-CW617N
- Поршень из ПОЛИАМИДА PA66-GF30 (Нейлон 66), армированный стекловолокном Другие формованные детали из латуни EN 12165-CW617N
- Другие выточенные детали из латуни EN 12164 - CW614N
- Кольца О-образные уплотнительные неподвижные и уплотнение седла из СКЭП perox Кольца О-образные уплотнительные подвижные из СКЭП perox
- Пружина калибровочная из СТАЛИ EN 10270-1 SM, ОЦИНКОВАННАЯ Никелирование ЭЛЕКТРОЛИТИЧЕСКИМ СПОСОБОМ EN 12540 Cu/Ni5s. Седло съемное из НЕРЖАВЕЮЩЕЙ СТАЛИ EN 10088-1.4305 (AISI 303)
