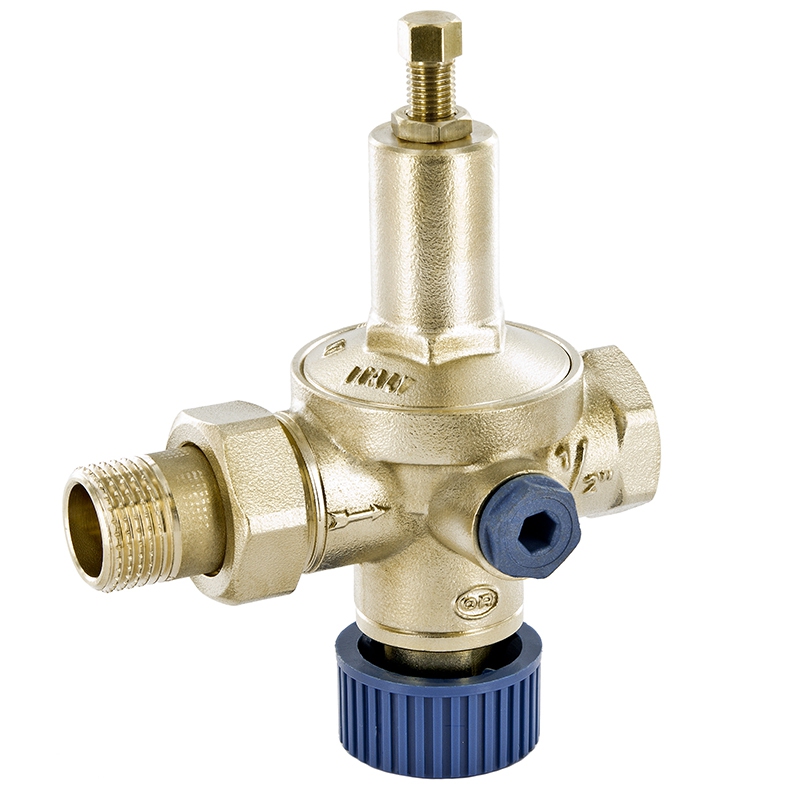

Система заполнения со встроенными обратным клапаном, фильтром и запорным краном Officine Rigamonti Rial НВ

Система заполнения со встроенными обратным клапаном, фильтром и запорным краном Officine Rigamonti Rial НВ

Гидравлические характеристики:
Автоматическая система заполнения Rial, установленная на трубопроводе снабжения закрытых отопительных систем, позволяет поддерживать на постоянном уровне заданные значения давления теплоносителя в системе и восполнять недостаток воды (например, вызванный сливом). Во время заполнения или пополнения системы кран перекрывает поток теплоносителя по достижении давлением заданного значения, поддерживая его на постоянном уровне. Фильтр из металлической микросетки, расположенный в нижней части системы, позволяет очистить воду от твердых частиц, которые могут нарушить работу устройства. Уплотнение обратного клапана на выходе устройства не допускает возврата воды из отопительного контура в трубопровод. Кроме того, система заполнения Rial снабжена двумя резьбовыми отверстиями, которые дают возможность подсоединить манометр для мониторинга давления в системе и запорный кран с ручным приводом, позволяющий изолировать воду в отопительной системе от воды в подающем трубопроводе путем простого вращения нижнего маховика с накаткой. Это особенно удобно при проведении работ по техническому обслуживанию системы или в случае аварии.

Технические характеристики:

Давление:
- условное (PN): 10 бар;
- диапазон регулирования (PS): 0,5 - 4 барa;
- значение PS, заданное во время приемочных испытаний: 1,5 бара;
- процентное колебание установленного значения Ps при изменении давления на входе ±5 %.

Температура:
- макс. допустимая рабочая (TS): от 0°C (искл. замерзание) до +110°C;

Рабочие среды:
- Жидкий теплоноситель: соотв. UNI 8065 § 6;
- Гликольные растворы: гликоль 50%.

Степень фильтрации:
Фильтрующая способность (S): < 400 мкм.

Резьба:
- Присоединение к трубопроводу: Резьба согласно ISO 228/1;
- Присоединение манометра: EN 10226-Rp1/4” (ранее ISO7/1).

Тесты и испытания согласно:
- Устройство снижения давления: EN 1567;
- Уплотнение седла запорного крана: Испытание P12-EN 12266-1;
- Уровень звуковой мощности: I - Lap [дБ (A)] < 20.

Конструкция:
- Корпус и нажимной винт из латуни EN12165-CW617N;
- Другие детали из латуни EN 12164 – CW614N;
- Уплотнение внутреннего обратного клапана из силикона 40 Шор;
- Мембрана из каучука СКЭП 70 Шор, армированная нейлоновой тканью;
- Кольца О-образные уплотнительные неподвижные и уплотнение седла из нитрильной резины (NBR);
- Кольца О-образные уплотнительные подвижные из СКЭП perox;
- Пружина калибровочная из стали EN 10270-1 SM, оцинкованная;
- Маховик из полиацеталя (POM);
- Фильтр из металлической микросетки из нержавеющей стали 10088-1.4301 (AISI 304).
