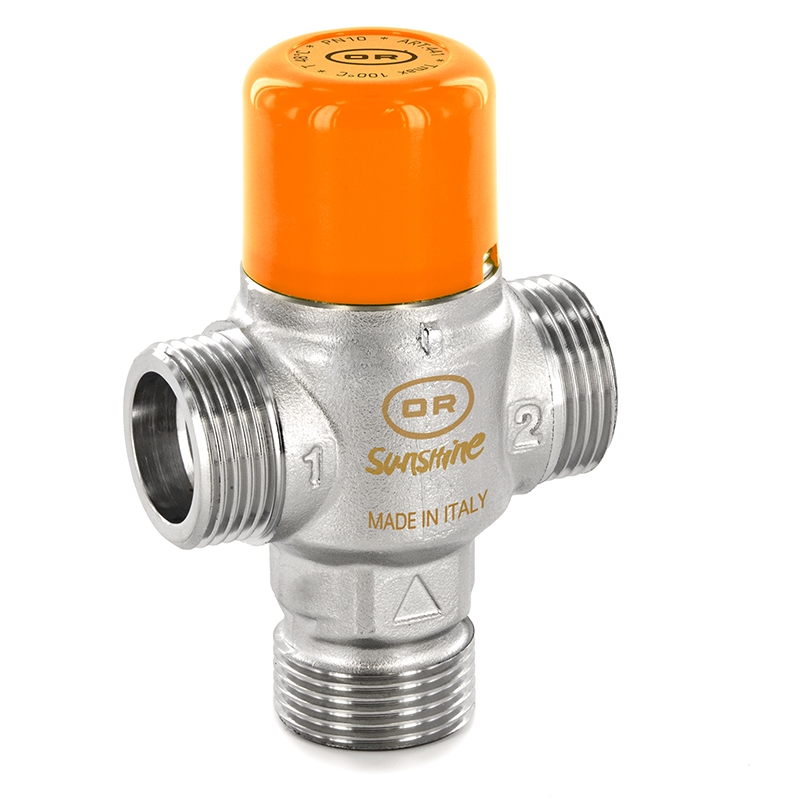

Tермостатический отводной клапан для солнечных систем Officine Rigamonti

Tермостатический отводной клапан для солнечных систем Officine Rigamonti

Гидравлические характеристики:
Термостатический распределительный клапан “Sunshine” предназначен для установки на солнечных системах отопления для функции отвода потока воды на термостатический смесительный клапан или на котел, в зависимости от ее температуры. Распределительный клапан направляет поток в одну сторону, когда температура транспортируемой жидкости выше заданной температуры клапана и автоматически меняет направление потока в случае падения температуры жидкости ниже заданной. В солнечные летние месяцы, клапан автоматически направляет поток горячей воды, поступающей от резервуаров накопления гелиобойлера на термостатический смеситель, а затем к конечным точкам потребления. Как только температура воды опускается ниже заданного значения, клапан меняет направление потока перенаправляя его к котлу, где вода нагревается до нужной температуры и после подается на термостатический смеситель, а затем к конечным точкам потребления. Внутренний тепло-чувствительный элемент позволяет устройству работать при высоких температурах, которые могут быть получены в баках накопления солнечного коллектора и работая непосредственно со средой, обеспечивает быстрое реагирование.

Технические характеристики:

Давление:
- максимальное рабочее (статика): 10 бар;
- максимальное рабочее (динамика): 5 бар;
- минимальный расход воды для корректной работы: 9 л/мин.

Температуры:
- максимальная температура на входе: 100 °C;
- температура срабатывания: 48 °C;
- точность: ± 2 °C.

Расход:
- коэффициент расхода Kv (m3/h): от 1,4 до 1,5;

Совместимые жидкости: вода.

Резьба:
- соединение к трубопроводу: Резьба согласно ISO 228/1.

Конструкция:
- Корпус из хромированной латуни UNI EN 12165 CW 602 N (DZR) с электролитическим покрытием EN12540 Cu/Ni12sCrr;
- Ручка: PBT;
- Внутренние компоненты: UNI EN 12164 CW 617 N - UDEL GF-120 NT;
- Пружина: нержавеющая сталь AISI 302;
- Уплотнители: EPDM perox;
- Термочувствительный элемент: Воск.
