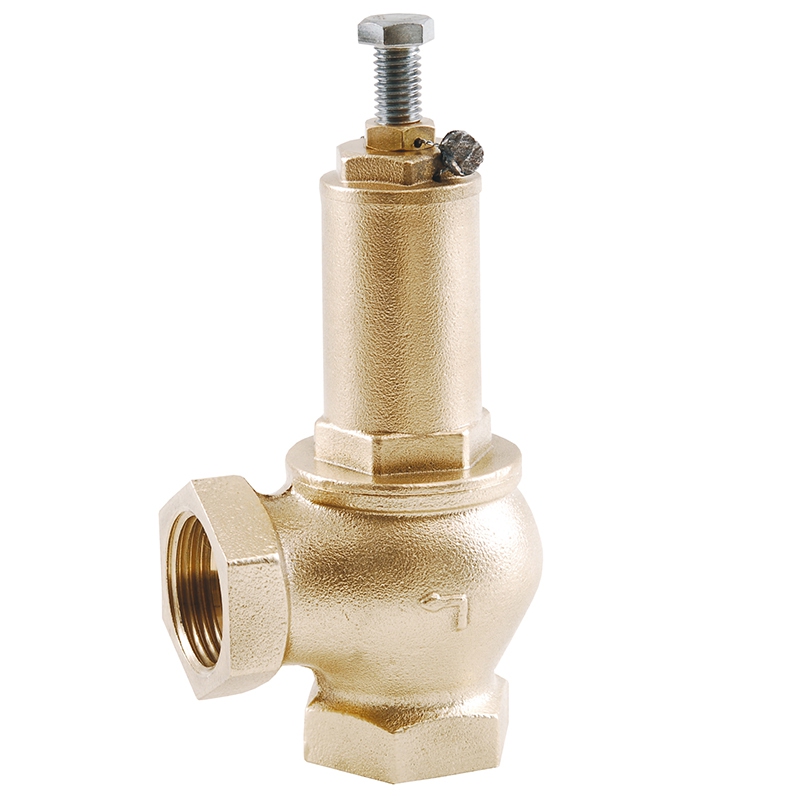

Клапан сброса предварительно отрегулированный угловой Officine Rigamonti

Гидравлические характеристики:
Предохранительный клапан с управляемым выпуском СЕ — это автономно регулируемый клапан, способный поддерживать уровень давления P в системе на постоянной отметке в пределах указанных значений за счет энергии от транспортируемой среды, выпускаемой посредством регулирования положения затвора. Сила воздействует непосредственно на затвор при помощи пружины (прямое воздействие). После определения отметки давления Р спускной предохранительный клапан саморегулируется, увеличивая или уменьшая проход в месте выпуска и, следовательно, расход спуска с целью поддержания давления в системе на постоянном уровне. Если давление в системе ниже указанного значения Р, предохранительный клапан автоматически закрывается. В корпусе предусмотрена возможность управления выпуском среды, поэтому клапан может применяться как с жидкими так и с газообразными и парообразными средами (группы 1, если совместимы). Данный предохранительный клапан соответствуeт основным требованиям безопасности, предъявляемым Европейской Директивой 97/23/CE (относительно оборудования, работающего под давлением).

Технические характеристики:

Давление:
- условное (PN): 16 бар;
- заданное номинальное (Pnr): по требованию в диапазоне 0,5-16 бар (Значение устанавливается и сохраняется на заводе, уточнить во время заказа);
- герметизации: - 5 %;
- избыточное давление начала открывания: 10%;
- давление закрытия: 20%;
- коэффициент расхода: K=0,05 (для "стандартных" клапанов в соответствии со сборником нормативной документации E, изданным институтом I.S.P.E.S.L.).

Резьба:
- Присоединение к трубопроводу: Резьба согласно ISO 228/1.

Тесты и испытания согласно:
- Типы испытаний (функциональные характеристики): В соответствии с ISO 4126-1 § 7.2;
- Приемочные испытания: Проверка условного давления, заданного на заводе, в соответствии с UNI 10197;
- Испытание на производстве: Испытание под давлением в соответствии с § 3.2.2 приложения I директивы PED;
- Ограничения в эксплуатации в отопительных системах, использующих горячую воду, в соответствии с UNI 10412 Коэффициент расхода K=0,05 (для "стандартных" клапанов в соответствии с EN 10412, § 11.4.2);
- Номинальная тепловая мощность (или расход тепла) < 35 кВт.

Конструкция:
- Корпуы с размерами 3/8”-2”, сплав из латуни, EN 1982-CB753S;
- Корпуы с размерами 2”1/2-3”, сплав из бронзы, EN 1982-CB491K;
- Нажимные винты 3/8”-1”1/2 из латуни EN12165-CW617N;
- Нажимной винт 2”, сплав из латуни, EN1982-CB753S;
- Нажимной винт 2”1/2-3”, сплав из бронзы, EN1982-CB491K;
- Другие детали из латуни EN 12164 – CW614N;
- Седло из металла: затвор из латуни EN 12165 – CW617N;
- Седло из резины: прокладка затвора из нитрильной резины (NBR);
- Седло из тефлона: прокладка затвора из чистого ПТФЭ;
- Пружина из стали EN 10270-1 SM, оцинкованная.
